スチールまたはアルミニウム素材を使用した、さまざまな種類のバラストソーラーマウント構造があります。この記事では、角度と方向を調整できる特別な機能を備えたものを紹介します。このタイプのソーラーマウントの正面図は次のとおりです。

このタイプの取り付けは、組み立て済みの取り付け、基礎、レール、インターおよびエンドクランプ、取り付け用のベースフット、およびプラスチック製の蝶ナットの7つの部品のみで構成されています。取り付けはとても簡単です。どれどれ。

ステップ1。基礎を固めた

ステップ2。ベースフットを基礎ビームに取り付けます。

Step3. 組み立て前のマウンティングを基礎梁に取り付けます。前部と後部のベース フィートを含みます。

次に、この部分が完了し、概要は次のようになります。

Step4. もう一方の側にも同じ取り付けを繰り返し、上下左右の位置を合わせて、すべてのネジを締めます。

Step5. 組み立て済みのマウンティングの傾斜ビームにレールを置き、プラスチック製の蝶ナットで固定します。(注: ネジは最初に事前にロックされています)

Step6. 別のレールにも同じ取り付けを繰り返します。レールの両端が揃っている必要があります。レールが正しい位置に調整されたら、すべてのネジを締めます

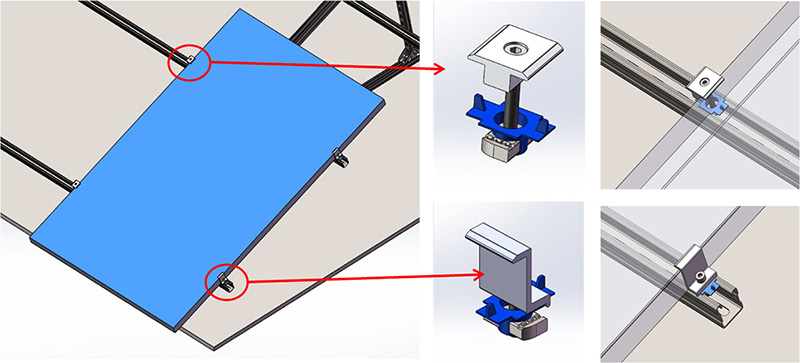

Step7. 中間クランプと中間クランプを使用してソーラー パネルを設置する

角度を調整したい場合は、後ろのベースフットを好きな位置に戻してください（プラスチック製の蝶ナットがスライダーになっています）。ただし、下の写真の角度は 10° が限界です。そして他の部分は動きません。

手動で方向を変えたい場合は、ベースフットを取り外して、別の方向に再取り付けしてください。基礎梁を移動する必要はありません。

インストール全体が完了しました。
